Tri uobičajene greške u strujnim krugovima u praktičnoj elektrotehnici

U održavanju industrijskih električnih sistema, opreme za obradu i upravljačkih ormara najčešće su tri glavne vrste kvarova: kvarovi kontaktora, kvarovi naponskog prekidača i kvarovi termičkih releja. Ove greške ne utiču samo na radnu efikasnost opreme, već mogu oštetiti i kritične komponente kao što su opružni električni kontakti, kontaktori kontaktora i električni kontakti. Slijedi sistematski pregled iz profesionalne perspektive.

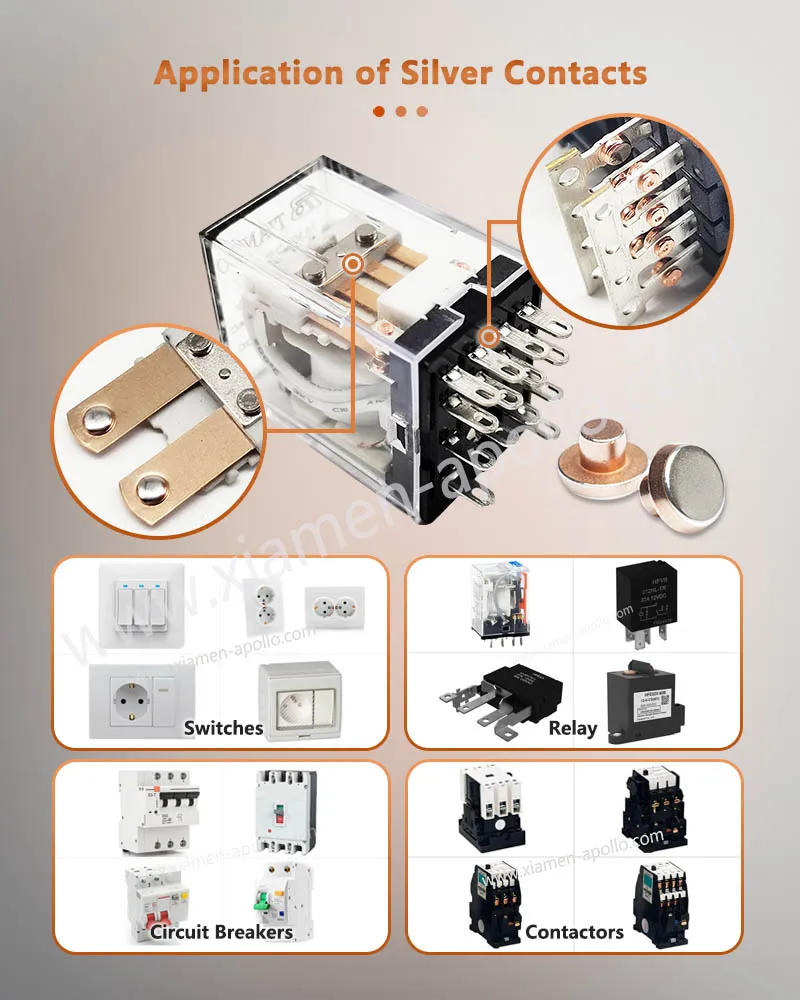

Kontaktori su osnovne komponente koje kontroliraju pokretanje i zaustavljanje motora. Njihove kontaktne strukture često koriste materijale kao što su električni srebrni kontakti, srebrni nikl električni kontakti za kontaktore i srebrne električne kontaktne zakovice. Stoga, svaki loš kontakt može uzrokovati sistemske kvarove.

1. Gubitak faze u kontaktima

Simptomi:

Motor radi sa jednom izgubljenom fazom, ali se još uvijek okreće.

Emituje se teško brujanje.

Trenutni disbalans.

Uzroci:

Loš kontakt na kontaktima.

Olabavite zavrtnje terminala.

Oksidacija ili habanje kontakata (povezano sa starenjem srebrnih električnih kontakata ili električnih kontaktnih tačaka).

rješenja:

Odmah zaustavite mašinu.

Zategnite zavrtnje terminala.

Pregledajte i zamijenite kontakte (koristeći kompozitne kontakte za zakovice ili bi-metalne kontaktne zakovice za prekidače).

2. Kontaktno zavarivanje

Simptomi:

Motor nastavlja da radi nakon što se pritisne dugme za zaustavljanje.

Kontaktor se ne može isključiti.

Čuje se zujanje ili blagi miris paljevine.

Uzroci:

Struja preopterećenja uzrokuje kontaktno zavarivanje.

Zamor materijala kontakta (npr. dugotrajno-prenošenje prekostrujnog nošenja električnih kontakata sa oprugom ili električnih kontakata).

rješenja:

Odmah isključite napajanje.

Provjerite ima li nenormalnih opterećenja.

Zamijenite sklopnik ili kontaktni sklop (npr. Cu AgSnO2 bimetalne srebrne kontaktne zakovice).

3. Armatura ne uspijeva da se zahvati kada je zavojnica pod naponom

Simptomi:

Nema zanimljivog zvuka

Kontaktor ostaje nepomičan

Nema vibracija ili buke

Uzroci:

Otvoreni krug zavojnice

Mehaničko zaglavljivanje armature

Smanjena preciznost hladno-oblikovanih dijelova (uključujući primjenu metala za hladno oblikovanje i tehnologije hladnog oblikovanja u komponentama kontaktne strukture)

rješenja:

Ispravite mehanizam kretanja armature

Namotajte zavojnicu prema originalnim parametrima i impregnirajte je i osušite

Provjerite ima li abnormalnog trošenja dijelova koji se spajaju

Prekidači su često opremljeni srebrnim kontaktima u prekidačima ili rotirajućim električnim kontaktorima od legure srebra radi poboljšanja vodljivosti i otpornosti na luk. Greške su često povezane sa mehaničkim pritiskom, kontaktnim položajem i termičkim efektima.

1. Pregrijavanje kontakata

Simptomi:

Miris gorenja

Značajan porast temperature kontakata

Lokalizovane vruće tačke se pojavljuju unutar kontrolnog ormarića

Uzroci:

Pokretni kontakt nije u potpunosti umetnut u stacionarni kontakt

Nedovoljan kontaktni pritisak

Oksidacija srebrne kontaktne površine (električni srebrni kontakti i srebrni kontakti u razbijačima zahtijevaju redovno održavanje)

rješenja:

Podesite radni mehanizam kako biste osigurali da je pokretni kontakt potpuno umetnut u nepokretni kontakt

Provjerite kontaktni pritisak

Očistite ili zamijenite sklop kontakata

2. Luk i iskakanje tokom -uključenja napajanja

Simptomi:

Očigledni električni luk

Trenutačan zvuk pucketanja prekidača

Poteškoće pri pokretanju opterećenja

Uzroci:

Dugotrajno prekomjerno opterećenje

Labavi kontakti uzrokuju povećan otpor kontakta

Pojačana erozija luka (povezana sa degradacijom performansi električnih kontakata i opružnih električnih kontakata)

rješenja:

Inspekcija se mora obaviti nakon što je napajanje isključeno

Zamijenite istrošene kontakte (npr. prilagođene električne bimetalne zakovice)

Uvjerite se da je -uključenje bez opterećenja- normalno prije primjene opterećenja.

Termalni relej je odgovoran za zaštitu motora od preopterećenja. Njegova unutrašnja struktura je često opremljena vrlo osjetljivim materijalima kao što su srebrni električni kontakti, električni kontakti i precizne opružne komponente.

1. Izgaranje termičkih elemenata

Simptomi:

Motor se ne može pokrenuti

Očigledno brujanje

Česti rad

Uzroci:

Radna frekvencija termalnog releja je previsoka

Nizvodno preopterećenje

Postavljanje preniske vrijednosti

rješenja:

Zamijenite termalni relej

Ponovo podesite trenutnu postavku

Provjerite ima li nenormalnog opterećenja motora

2. Termalni relej "False Trip"

Uzroci uključuju:

Vrijednost postavke je preniska

Vrijeme pokretanja motora je predugo

Radna frekvencija je previsoka, termički element je često izložen udaru

rješenja:

Povećajte vrijednost postavke

Provjerite metodu pokretanja motora (npr. kašnjenje pokretanja)

Zamijenite prikladnijim termičkim relejem ili kontaktom (npr. srebrna kadmijum oksidna električna kontaktna zakovica) ako je potrebno

3. Termalni relej "Ne okida"

Uzroci:

Postavljanje previsoke vrijednosti

Zamor bimetalne trake

Kontakt nije resetovan

Abnormalna struja nije otkrivena

rješenja:

Resetirajte vrijednost postavke prema struji opterećenja

Redovno proveravajte radnu osetljivost

Resetujte nakon što se bimetalna traka ohladi

Provjerite da li su električne kontaktne točke, kontaktne opruge itd. deformirane zbog hladnog oblikovanja metala (ili hladnog oblikovanja metala)?

Kontaktne komponente se široko koriste u kontaktima s kliznim prstenom, opružnim električnim kontaktima, električnim spojevima, bi-metalnim srebrnim kontaktnim tačkama i drugim uređajima. Njihova pouzdanost direktno utiče na ceo sistem.

1. Pregledajte kontakt oksidaciju i kontaminaciju

Srebrni kontaktni oksidni slojevi općenito ostaju provodljivi i ne zahtijevaju tretman.

Kontaktni oksid bakra zahtijeva lagano turpijanje; nemojte koristiti brusni papir (kako biste izbjegli ugradnje čestica pijeska koje uzrokuju loš kontakt).

2. Popravka opekotina ili opekotina

Manje opekotine bakrenih kontakata se mogu popraviti.

Manje gorenje srebrnih kontakata obično ne utiče na performanse.

Ozbiljno zavarivanje bi trebalo rezultirati potpunom zamjenom (električne bi-metalne kontaktne zakovice, kompozitni kontakti za zakovice su opcije).

3. Provjera kontaktnog pritiska

Koristite "metodu trake papira" da odredite da li su početni i konačni pritisci odgovarajući:

Početni pritisak: Papirnu traku treba stisnuti, ali se može izvući.

Konačni pritisak: Kod električnih uređaja velikog{0}}kapaciteta, blago pokidanje kada se papirna traka izvuče je idealno.

Nedovoljan kontaktni pritisak može dovesti do kontaktnih vibracija, povećanog stvaranja luka i smanjenog električnog vijeka.

1. Pregorevanje osigurača

(1) Pregorevanje osigurača koji nije povezan sa-kvarom-

Uzroci:

Nedovoljan kapacitet osigurača

Prenapon početne struje uzrokuje da osigurač pregori

Rješenje:

Odaberite ispravan osigurač prema opterećenju motora

Osigurači nisu alati za zaštitu od preopterećenja; koristi se samo za zaštitu od kratkog-spoja

(2) Pregorevanje-osigurača povezanog sa kvarom

Uzroci:

Jednofazno{0}}uzemljenje u glavnom kolu

Kratki spoj{0}}na{1}}faza

Prevencija:

Odaberite motore i niskonaponske{0}}električne uređaje prikladne za okoliš

Ojačajte inspekciju i svakodnevno održavanje

2. Metoda odabira kapaciteta osigurača

Uobičajena formula: Nazivna struja osigurača=K × Nazivna struja motora

Osigurači sa malim kapacitetom otpornosti na toplotu: K=4-6

Osigurači velikog kapaciteta otpornosti na toplinu: K=1.5-2.5

Mjere predostrožnosti:

Element osigurača i držač osigurača moraju imati dobar kontakt.

Ožičenje treba biti odgovarajuće, a treba dodati opružne podloške.

Bakar-aluminijumske veze zahtijevaju bakarne-aluminijske prelazne spojeve.

Za osigurače-kapaciteta{1}}utikača, može se dodati tanka bakarna traka radi poboljšanja pouzdanosti kontakta.

Gornji sadržaj pokriva tri najčešće osnovne greške i tehnike rješavanja problema u praktičnom električnom radu i pruža profesionalna objašnjenja zasnovana na karakteristikama ključnih komponenti kao što su električni kontakti s oprugom, električni kontakti, tehnologija hladnog oblikovanja iSrebrni kontakti u Breakers.
